ความสัมพันธ์ระหว่างตลับลูกปืนทรงกลมกับตลับลูกปืนธรรมดา

ตลับลูกปืนเป็นส่วนประกอบสำคัญในอุปกรณ์เครื่องจักรกลสมัยใหม่ หน้าที่หลักคือการรองรับชิ้นส่วนที่หมุน ลดแรงเสียดทานระหว่างการเคลื่อนไหว และรับประกันความแม่นยำในการหมุน ตลับลูกปืนมีหลายประเภท โดยแบ่งตามโครงสร้าง โหมดการทำงาน และวัสดุการผลิต อย่างไรก็ตาม ตลับลูกปืนธรรมดาทรงกลมมีโครงสร้างง่ายกว่าตลับลูกปืนแบบกลิ้ง โดยหลักแล้วประกอบด้วยวงแหวนด้านในที่มีพื้นผิวทรงกลมด้านนอก และวงแหวนด้านนอกที่มีพื้นผิวทรงกลมด้านใน ประเภทตลับลูกปืนธรรมดาทรงกลมนั้นซับซ้อนน้อยกว่าตลับลูกปืนแบบกลิ้ง โดยหลักๆ แล้วแบ่งประเภทตามทิศทางการรับน้ำหนักหรือมุมสัมผัสปกติ ดังนั้น การติดตั้งระหว่างตลับลูกปืนและตลับลูกปืนกาบผิวโค้งมีความแตกต่างกันหรือไม่

ตลับลูกปืนธรรมดาทรงกลมเป็นตลับลูกปืนเลื่อนชนิดพิเศษ โครงสร้างนั้นง่ายกว่าตลับลูกปืนแบบกลิ้ง โดยหลักแล้วประกอบด้วยวงแหวนด้านในที่มีพื้นผิวทรงกลมด้านนอก และวงแหวนด้านนอกที่มีพื้นผิวทรงกลมด้านใน พวกเขาสามารถทนต่อภาระหนัก และขึ้นอยู่กับประเภทและโครงสร้าง พวกเขาสามารถทนต่อโหลดในแนวรัศมี โหลดในแนวแกน หรือโหลดในแนวรัศมีและแนวแกนรวมกัน โดยทั่วไปแล้ว ตลับลูกปืนกาบทรงกลมใช้สำหรับการเคลื่อนที่แบบสั่นด้วยความเร็วต่ำ เนื่องจากพื้นผิวเลื่อนมีลักษณะเป็นทรงกลม จึงเอียงได้ภายในช่วงที่กำหนดด้วย นอกจากนี้ยังสามารถทำงานได้อย่างเหมาะสมแม้จะมีการจัดแนวที่ไม่ตรงอย่างมากระหว่างเพลาลูกปืนและรูตัวเรือนลูกปืนก็ตาม

1. วิธีการติดตั้งแบริ่ง:

การติดตั้งเย็น:ตลับลูกปืนควรติดตั้งในบริเวณที่แห้ง ปราศจากฝุ่น ห่างจากอุปกรณ์ที่ทำให้เกิดเศษโลหะและฝุ่น เมื่อจำเป็นต้องติดตั้งในสภาพแวดล้อมที่ซับซ้อน ควรลดการปนเปื้อนให้เหลือน้อยที่สุด ควรใช้วิธีการทางกล การทำความร้อน หรือไฮดรอลิก ทั้งนี้ขึ้นอยู่กับประเภทและขนาดของตลับลูกปืน เมื่อติดตั้งตลับลูกปืนขนาดเล็กที่มีขนาดไม่แน่น สามารถใช้ปลอกหุ้มค่อยๆ ตอกปลอกให้เข้าที่ ควรใช้การตอกอย่างสม่ำเสมอกับวงแหวนแบริ่งเพื่อป้องกันการเอียงหรือเอียง แบริ่งส่วนใหญ่ได้รับการติดตั้งโดยใช้วิธีการกดพอดี หากต้องติดตั้งวงแหวนด้านในและด้านนอกของตลับลูกปืนพร้อมกันบนเพลาและในตัวเรือน แรงดันที่ใช้กับวงแหวนทั้งสองจะต้องเท่ากันและอยู่ในแนวเดียวกับพื้นผิวสัมผัสของเครื่องมือติดตั้ง

การติดตั้งแบบร้อน: โดยทั่วไปไม่สามารถติดตั้งตลับลูกปืนขนาดใหญ่ได้โดยไม่ให้ความร้อนกับตลับลูกปืนหรือตัวเรือน เนื่องจากแรงที่ต้องใช้ในการติดตั้งจะเพิ่มขึ้นตามขนาด ความแตกต่างของอุณหภูมิระหว่างวงแหวนแบริ่งและเพลาหรือตัวเรือนที่จำเป็นสำหรับการติดตั้งแบบร้อนนั้นขึ้นอยู่กับความพอดีของการรบกวนและเส้นผ่านศูนย์กลางของความพอดีของตลับลูกปืนเป็นหลัก แบริ่งแบบเปิดไม่ควรให้ความร้อนที่อุณหภูมิเกิน 120°C ไม่แนะนำให้ทำความร้อนแบริ่งพร้อมซีลและชีลด์ที่อุณหภูมิสูงกว่า 80°C (ตรวจสอบให้แน่ใจว่าอุณหภูมิไม่เกินอุณหภูมิที่อนุญาตของซีลและจาระบี) เมื่อให้ความร้อนแก่ตลับลูกปืน ต้องแน่ใจว่าได้รับความร้อนสม่ำเสมอและหลีกเลี่ยงความร้อนสูงเกินไปในท้องถิ่น

ครั้งที่สอง วิธีการติดตั้งแบริ่งธรรมดาทรงกลม:

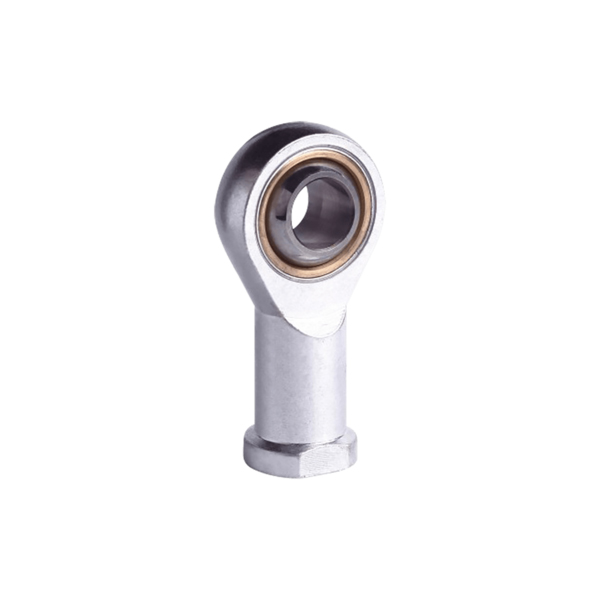

เพื่อให้มีอายุการใช้งานสูงสุดและป้องกันความล้มเหลวก่อนกำหนดของตลับลูกปืนกาบทรงกลมและปลายก้าน การติดตั้งที่เหมาะสมและความสะอาดถือเป็นสิ่งสำคัญ

① ควรถอดตลับลูกปืนและปลายก้านออกจากบรรจุภัณฑ์ทันทีก่อนการติดตั้งเพื่อหลีกเลี่ยงการปนเปื้อน ส่วนประกอบแบริ่งที่อาจปนเปื้อนจากการจัดการที่ไม่เหมาะสมหรือบรรจุภัณฑ์ที่เสียหายควรเช็ดให้สะอาดด้วยผ้าสะอาด พื้นผิวสัมผัสแบบเลื่อนของแบริ่งธรรมดาทรงกลมต้องตรงกันเพื่อให้แน่ใจว่ามีคุณลักษณะการเสียดสีและการสึกหรอที่เหมาะสมที่สุด ดังนั้นการปรับเปลี่ยนพื้นผิวสัมผัสแบบเลื่อนอาจทำให้อายุการใช้งานของตลับลูกปืนสั้นลง ซึ่งรวมถึงการทำความสะอาดพื้นผิวสัมผัสแบบเลื่อนหรือปล่อยให้สัมผัสกับตัวทำละลาย ผงซักฟอก น้ำมัน หรือสื่อที่คล้ายกัน

2. ส่วนประกอบที่เกี่ยวข้องทั้งหมดจะต้องสะอาดและไม่มีเสี้ยน นอกจากนี้ โปรดตรวจสอบขนาดของส่วนประกอบที่เกี่ยวข้องก่อนเริ่มกระบวนการติดตั้ง ตลับลูกปืนธรรมดาทรงกลม: เมื่อติดตั้งตลับลูกปืนธรรมดาทรงกลมที่มีวงแหวนรอบนอกแบบแยกหรือแยก ตรวจสอบให้แน่ใจว่าข้อต่ออยู่ในตำแหน่ง 90° กับทิศทางการรับน้ำหนัก มิฉะนั้นอายุการใช้งานจะสั้นลง

ต่อไปนี้เป็นการเปรียบเทียบพารามิเตอร์ของตลับลูกปืนมาตรฐานและตลับลูกปืนธรรมดาทรงกลม
