ตลับลูกปืนกาบผิวโค้งแบบเรเดียล: โซลูชันตลับลูกปืนแบบปรับแนวได้เองสำหรับการใช้งานหนัก
ในระบบเครื่องกลหลายๆ ระบบ เพลาและส่วนประกอบเชื่อมต่อไม่ได้ทำงานภายใต้การวางแนวที่สมบูรณ์แบบเสมอไป ข้อผิดพลาดในการติดตั้งเล็กน้อย การเสียรูปของโครงสร้าง หรือน้ำหนักที่เปลี่ยนแปลง อาจสร้างความเค้นเพิ่มเติมให้กับตลับลูกปืนธรรมดาได้
นี่คือที่ตลับลูกปืนธรรมดาทรงกลมเรเดียลมีคุณค่า ต่างจากตลับลูกปืนกลิ้งทั่วไปที่ต้องอาศัยลูกบอลหรือลูกกลิ้ง ตลับลูกปืนธรรมดาทรงกลมใช้โครงสร้างหน้าสัมผัสแบบเลื่อนที่ช่วยให้สามารถเคลื่อนที่เชิงมุมในขณะที่รองรับแรงในแนวรัศมี
ตั้งแต่เครื่องจักรก่อสร้างและระบบยานยนต์ไปจนถึงอุปกรณ์อุตสาหกรรมและอุปกรณ์อัตโนมัติ ตลับลูกปืนเหล่านี้ช่วยปรับปรุงความยืดหยุ่นทางกล ลดความเข้มข้นของความเครียด และรักษาการทำงานที่มั่นคงภายใต้สภาวะที่ท้าทาย
ตลับลูกปืนธรรมดาทรงกลมเรเดียลคืออะไร?
ตลับลูกปืนกาบผิวโค้งแบบเรเดียลเป็นตลับลูกปืนกาบประเภทหนึ่งที่ออกแบบมาเพื่อรองรับโหลดในแนวรัศมีเป็นหลัก ในขณะที่ให้การเคลื่อนที่แบบหมุนและการวางแนวเชิงมุมระหว่างส่วนประกอบที่เชื่อมต่อไม่ตรง
โครงสร้างพื้นฐานมักประกอบด้วย:
วงแหวนรอบนอกที่มีพื้นผิวด้านในเป็นทรงกลม
วงแหวนด้านในที่มีพื้นผิวด้านนอกเป็นทรงกลม
พื้นผิวสัมผัสแบบเลื่อนระหว่างวงแหวนทั้งสอง
การออกแบบทรงกลมช่วยให้วงแหวนด้านในเอียงภายในวงแหวนรอบนอกได้ ทำให้ตลับลูกปืนเหมาะสำหรับการใช้งานที่อาจเกิดการเปลี่ยนแปลงการจัดตำแหน่ง
ตลับลูกปืนธรรมดาทรงกลมทำงานอย่างไร?
ตลับลูกปืนธรรมดาทรงกลมต่างจากตลับลูกปืนเม็ดกลมตรงที่ไม่ใช้ชิ้นส่วนแบบกลิ้ง
การทำงานขึ้นอยู่กับการเลื่อนระหว่างพื้นผิวโค้งสองอัน
เมื่อเพลาเคลื่อนที่:
วงแหวนด้านในหมุนหรือเอียงภายในวงแหวนรอบนอก
พื้นผิวสัมผัสทรงกลมกระจายโหลด
ตลับลูกปืนจะชดเชยการเยื้องศูนย์เชิงมุม
การออกแบบนี้ช่วยให้เคลื่อนไหวได้อย่างราบรื่นแม้ในขณะที่ส่วนประกอบที่เชื่อมต่ออยู่ไม่อยู่ในแนวเดียวกันอย่างสมบูรณ์
เหตุใดตลับลูกปืนธรรมดาทรงกลมเรเดียลจึงแตกต่างจากตลับลูกปืนทั่วไป
ตลับลูกปืนเม็ดกลมแบบดั้งเดิมนั้นยอดเยี่ยมในการหมุนด้วยความเร็วสูง แต่ก็มีข้อจำกัดเมื่อต้องรับมือกับ:
การวางแนวไม่ตรง
การเคลื่อนไหวแบบสั่น
แรงกระแทกหนัก
พื้นที่ติดตั้งมีจำกัด
ตลับลูกปืนกาบทรงกลมได้รับการออกแบบมาสำหรับสถานการณ์ที่ความยืดหยุ่นและความสามารถในการรับน้ำหนักมีความสำคัญมากกว่าความเร็วในการหมุนที่สูงมาก
เหตุใดตลับลูกปืนธรรมดาทรงกลมจึงไม่ต้องการชิ้นส่วนแบบกลิ้งเสมอไป
หลายๆ คนเชื่อมโยงตลับลูกปืนกับลูกเหล็กหรือลูกกลิ้ง อย่างไรก็ตาม ตลับลูกปืนเลื่อนมีอยู่นานกว่าตลับลูกปืนแบบหมุนสมัยใหม่มาก
เหตุผลที่ตลับลูกปืนธรรมดาทรงกลมยังคงใช้กันอย่างแพร่หลายในปัจจุบันก็เป็นเรื่องง่ายๆ:
ในบางการใช้งาน การเลื่อนแบบควบคุมมีความน่าเชื่อถือมากกว่าการกลิ้ง
ตัวอย่างเช่น:
กระบอกไฮดรอลิก
ระบบกันสะเทือน
ข้อต่ออุปกรณ์ก่อสร้าง
ระบบเหล่านี้มักจะพบกับการเคลื่อนไหวแบบสวิงซ้ำๆ แทนที่จะหมุนอย่างต่อเนื่อง องค์ประกอบการกลิ้งอาจไม่ใช่ทางออกที่ดีที่สุดเสมอไป เนื่องจากมุมการเคลื่อนที่มีจำกัดและสามารถรับน้ำหนักได้สูงมาก
ประเภทหลักของตลับลูกปืนธรรมดาทรงกลมเรเดียล
1. แบริ่งธรรมดาทรงกลมแบบเหล็กบนเหล็ก
การออกแบบแบบดั้งเดิมนี้ใช้พื้นผิวสัมผัสที่เป็นเหล็ก
ข้อดี:
ความสามารถในการรับน้ำหนักสูง
เหมาะสำหรับงานหนัก
สามารถทนต่อแรงกระแทกได้
การใช้งานทั่วไป:
เครื่องจักรก่อสร้าง
อุปกรณ์การเกษตร
กลไกทางอุตสาหกรรม
อย่างไรก็ตาม จำเป็นต้องหล่อลื่นอย่างสม่ำเสมอ

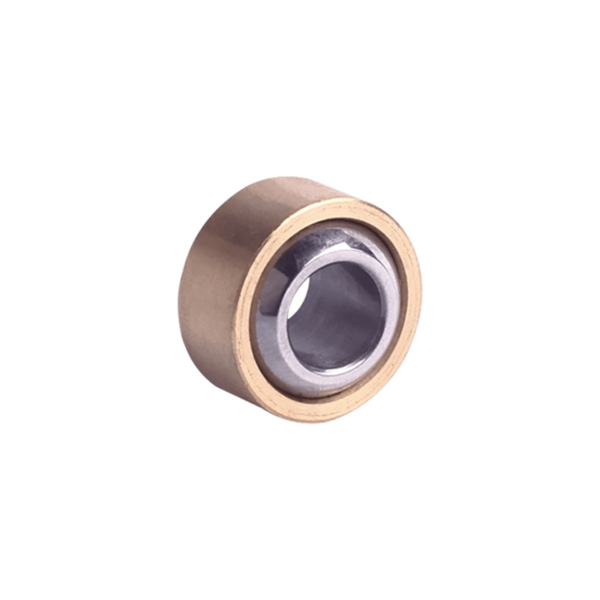

2. แบริ่งธรรมดาทรงกลมที่ไม่ต้องบำรุงรักษา
ตลับลูกปืนเหล่านี้ใช้วัสดุเลื่อนพิเศษเช่น:
ชั้นคอมโพสิต PTFE
วัสดุเสริมไฟเบอร์
ไลเนอร์แบบหล่อลื่นตัวเอง
ข้อดี:
การบำรุงรักษาลดลง
ไม่จำเป็นต้องหล่อลื่นบ่อยๆ
เหมาะสำหรับสภาพแวดล้อมการทำงานที่สะอาดยิ่งขึ้น
3. ตลับลูกปืนทรงกลมชนิดปลายก้าน
สิ่งเหล่านี้รวมเอาตลับลูกปืนธรรมดาทรงกลมเข้ากับตัวเรือนเกลียว
การใช้งานทั่วไป:
ระบบควบคุม
กลไกการบังคับเลี้ยว
ข้อต่อแบบปรับได้
ลักษณะประสิทธิภาพที่สำคัญ
ความสามารถในการรับน้ำหนักสูง
เนื่องจากพื้นที่สัมผัสมีขนาดใหญ่กว่าการออกแบบตลับลูกปืนแบบกลิ้งหลายๆ แบบ ตลับลูกปืนธรรมดาทรงกลมจึงสามารถรองรับแรงในแนวรัศมีที่หนักหน่วงได้
มักใช้ในกรณีที่อุปกรณ์มีประสบการณ์:
กดดันหนัก
โหลดช็อต
การเคลื่อนไหวซ้ำแล้วซ้ำอีก
ความสามารถในการจัดตำแหน่งตนเอง
ข้อดีที่ใหญ่ที่สุดประการหนึ่งคือความสามารถในการชดเชยการเยื้องศูนย์เชิงมุม
ซึ่งจะช่วยลด:
โหลดไม่เท่ากัน
ความเครียดขอบ
การสึกหรอก่อนวัยอันควร
เหมาะสำหรับการเคลื่อนไหวแบบสั่น
เครื่องจักรจำนวนมากไม่จำเป็นต้องหมุนอย่างต่อเนื่อง
ตัวอย่างได้แก่:
กระบอกไฮดรอลิกเคลื่อนที่ไปมา
ข้อต่อหุ่นยนต์
ส่วนประกอบระบบกันสะเทือน
ตลับลูกปืนธรรมดาทรงกลมทำงานได้ดีในสถานการณ์เหล่านี้
การใช้งานทั่วไปของตลับลูกปืนธรรมดาทรงกลมเรเดียล
เครื่องจักรก่อสร้าง
ใช้ใน:
รถขุด
รถเครน
รถตัก
อุปกรณ์ขนย้ายดิน
เครื่องจักรเหล่านี้สร้างแรงขนาดใหญ่และการเคลื่อนไหวของข้อต่อบ่อยครั้ง
ระบบยานยนต์
การใช้งานได้แก่:
ระบบกันสะเทือน
ส่วนประกอบระบบบังคับเลี้ยว
กลไกการเชื่อมโยง
อุปกรณ์อุตสาหกรรม
พบได้ทั่วไปใน:
ระบบไฮดรอลิก
เครื่องกด
อุปกรณ์อัตโนมัติ
การประกอบเครื่องจักรกลหนัก
อากาศยานและอุปกรณ์ป้องกัน
มีการใช้เวอร์ชันประสิทธิภาพสูงโดยคำนึงถึงความน่าเชื่อถือและการควบคุมน้ำหนัก
การเลือกวัสดุสำหรับตลับลูกปืนธรรมดาทรงกลม
การใช้งานที่แตกต่างกันต้องใช้วัสดุที่แตกต่างกัน
|
ส่วนประกอบ |
วัสดุทั่วไป |
|
วงแหวนด้านใน |
เหล็กแบริ่ง สแตนเลส |
|
วงแหวนรอบนอก |
เหล็กชุบแข็ง เหล็กโลหะผสม |
|
เลเยอร์เลื่อน |
คอมโพสิต PTFE, บรอนซ์, โลหะผสมพิเศษ |
|
การรักษาพื้นผิว |
ชุบโครเมี่ยม ฟอสเฟต เคลือบทนการกัดกร่อน |
การเลือกใช้วัสดุส่งผลต่อ:
ทนต่อการสึกหรอ
ความต้านทานการกัดกร่อน
ความสามารถในการรับน้ำหนัก
อายุการใช้งาน
ปัจจัยที่ส่งผลต่ออายุการใช้งานของตลับลูกปืน
เงื่อนไขการโหลด
โหลดที่มากเกินไปสามารถเร่งการสึกหรอได้
ปัจจัยสำคัญได้แก่:
โหลดแบบคงที่
โหลดแบบไดนามิก
แรงกระแทก
การหล่อลื่น
สำหรับแบริ่งเหล็กบนเหล็กที่มีการหล่อลื่น การหล่อลื่นที่เหมาะสมถือเป็นสิ่งสำคัญ
มันช่วย:
ลดแรงเสียดทาน
ป้องกันความเสียหายของพื้นผิว
ยืดอายุการใช้งาน
สภาพแวดล้อมการทำงาน
สภาพแวดล้อมเช่น:
ฝุ่น
ความชื้น
อุณหภูมิ
การสัมผัสสารเคมี
สามารถส่งผลต่อประสิทธิภาพของตลับลูกปืนได้
เคล็ดลับการบำรุงรักษา
ตรวจสอบการกวาดล้างที่มากเกินไป
การเคลื่อนไหวที่เพิ่มขึ้นหรือการหลวมอาจบ่งบอกถึงการสึกหรอภายใน
รักษาการหล่อลื่นที่เหมาะสม
สำหรับการออกแบบที่มีการหล่อลื่น ให้ปฏิบัติตามช่วงเวลาการหล่อลื่นที่เหมาะสม
ตรวจสอบส่วนประกอบการเชื่อมต่อ
เนื่องจากแบริ่งทรงกลมมักติดตั้งอยู่ในข้อต่อ จึงควรตรวจสอบการสึกหรอของส่วนประกอบโดยรอบด้วย
