ปลายก้าน: คำแนะนำเชิงลึกตั้งแต่การเลือกจนถึงการติดตั้ง

ปลายก้าน(หรือที่เรียกว่าข้อต่อ Heim หรือข้อต่อดอกกุหลาบ) เป็นส่วนประกอบเชื่อมต่อทางกลทั่วไปที่พบในระบบกันสะเทือนของรถแข่ง ระบบควบคุมเครื่องบิน ระบบอัตโนมัติทางอุตสาหกรรม และแม้แต่เครื่องจักรกลการเกษตร ข้อได้เปรียบหลักอยู่ที่การออกแบบตลับลูกปืนธรรมดาทรงกลม ซึ่งช่วยให้วางแนวไม่ตรงเชิงมุมขณะรับน้ำหนัก รวมกับตัวเกลียวเพื่อการปรับความยาว

อย่างไรก็ตาม ส่วนประกอบที่ดูเรียบง่ายนี้มีข้อผิดพลาดมากมายระหว่างการเลือก การติดตั้ง และการใช้งาน ความล้มเหลวจำนวนมากไม่ได้เกิดจากข้อบกพร่องของผลิตภัณฑ์ แต่เป็นเพราะชิ้นส่วนถูกใช้ในการใช้งานที่ไม่ถูกต้องหรือติดตั้งไม่ถูกต้อง บทความนี้จะสำรวจแนวทางปฏิบัติทางวิศวกรรมที่จำเป็นสำหรับการเลือกและการใช้ตลับลูกปืนปลายก้านอย่างเหมาะสม

1. การคัดเลือก: รากฐานของประสิทธิภาพและอายุยืนยาว

การเลือกตลับลูกปืนปลายก้านนั้นซับซ้อนกว่าการ "เลือกทีละขนาด" มาก คุณต้องประเมินโหลด ประเภทการเคลื่อนไหว สภาพแวดล้อม ข้อกำหนดในการบำรุงรักษา และอื่นๆ อย่างครอบคลุม

1.1 วัสดุและความแข็งแกร่ง: การแลกเปลี่ยนสำหรับการใช้งานที่สำคัญ

วัสดุปลายก้านสูบทั่วไปได้แก่ เหล็กเหนียว อลูมิเนียมอัลลอยด์ สแตนเลส และเหล็กโครโมลี แต่ละประเภทมีข้อดีข้อเสียที่แตกต่างกันในด้านความแข็งแรง น้ำหนัก และความต้านทานการกัดกร่อน

เหล็กกล้าโครโมลี (เช่น 4130): สำหรับการใช้งานที่สำคัญต่อภารกิจ เช่น ระบบกันสะเทือนของรถแข่งและระบบควบคุมเครื่องบิน โดยทั่วไปแล้ว เหล็กกล้าโครโมลีจะเป็นตัวเลือกแรก มีความแข็งแรงและต้านทานความล้าที่เหนือกว่า ทำให้สามารถรับน้ำหนักสูงและความเครียดแบบวนรอบได้
อลูมิเนียมอัลลอยด์ (เช่น 7075-T6): ข้อได้เปรียบหลักคือการลดน้ำหนัก อย่างไรก็ตาม ความสามารถในการรับน้ำหนักนั้นเทียบได้กับเหล็กเหนียว และมีลักษณะการยืดตัวต่ำ ภายใต้การรับน้ำหนักสูง มีแนวโน้มที่จะแตกหักมากกว่าโค้งงอ ทำให้ไม่เหมาะกับการใช้งานที่ต้องรับน้ำหนักหลัก
เหล็กกล้าไร้สนิม: ให้ความต้านทานการกัดกร่อนได้ดี แต่ความแข็งแรงแตกต่างกันไปตามเกรด ในสภาพแวดล้อมที่มีฤทธิ์กัดกร่อนซึ่งความแข็งแกร่งเป็นสิ่งสำคัญยิ่ง คุณยังอาจจำเป็นต้องเลือกใช้เหล็กกล้าโครโมลีที่มีการเคลือบป้องกัน
เหล็กเหนียว: ราคาไม่แพง แต่มีความแข็งแกร่งจำกัด ไม่แนะนำสำหรับส่วนประกอบรับน้ำหนักที่มีนัยสำคัญเชิงโครงสร้าง

1.2 การออกแบบการหล่อลื่น: การหล่อลื่นในตัวเองและการบำรุงรักษาที่ต้องการ

วิธีการหล่อลื่นจะกำหนดรอบการบำรุงรักษาและอายุการใช้งานของผลิตภัณฑ์โดยตรง

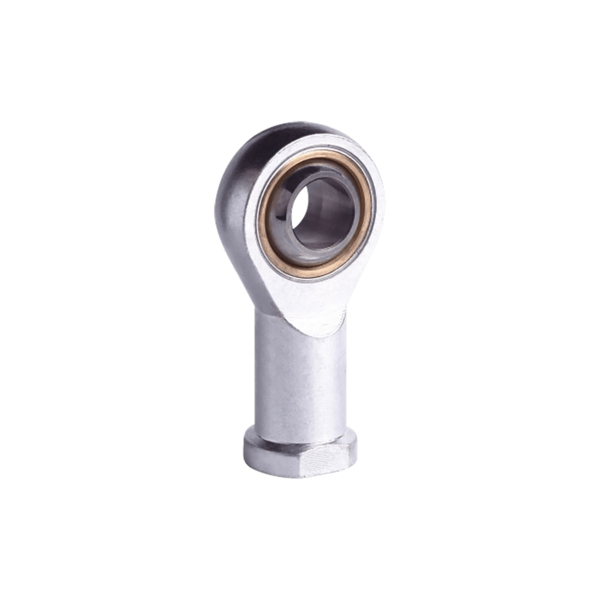

• ชนิดมีเส้น PTFE (เทฟล่อน) (หล่อลื่นในตัวเอง): มีซับผ้า PTFE ระหว่างลูกบอลกับตัวเรือน นี่คือการออกแบบที่ไม่ต้องหล่อลื่นและไม่ต้องบำรุงรักษา ประโยชน์หลักๆ ได้แก่: ไม่ต้องใช้จาระบี (ซึ่งป้องกันการเกาะติดของสิ่งสกปรก ยืดอายุการใช้งาน) ระยะห่างภายในใกล้เป็นศูนย์ (การเล่นเป็นศูนย์เพื่อความแม่นยำที่สูงกว่า) และแรงบิดแยกที่สม่ำเสมอ ผู้เชี่ยวชาญจาก Aurora Bearing สังเกตว่าปลายก้านโลหะต่อโลหะมักจะมีระยะห่างเพิ่มขึ้นตามการสึกหรอ ในขณะที่ไลเนอร์ PTFE ช่วยลดระยะห่างเริ่มต้นเพื่อประสิทธิภาพในระยะยาวที่สม่ำเสมอมากขึ้น ในการบิน คุณต้องปฏิบัติตามหมายเลขชิ้นส่วนของผู้ผลิตเดิมอย่างเคร่งครัด ทางเลือกอื่นทดแทนอาจทำให้ "แรงบิดแตกหัก" เกินข้อกำหนด ซึ่งอาจนำไปสู่การควบคุมระบบที่มีผลผูกพันและการติดขัด

• ประเภทโลหะกับโลหะ (ต้องใช้การหล่อลื่น): คู่แรงเสียดทานระหว่างเหล็ก/เหล็กกล้า หรือเหล็กกล้า/ทองแดง ต้องใช้จาระบีเป็นประจำ เหมาะสำหรับการใช้งานที่เกี่ยวข้องกับโหลดสลับ มุมการสั่นปานกลาง และความเร็วการเลื่อนปานกลาง

1.3 ประเภทโหลดและการเคลื่อนไหว

การใช้งานที่แตกต่างกันต้องการคุณลักษณะปลายก้านที่แตกต่างกันโดยสิ้นเชิง

• การหมุนด้วยความเร็วสูง + โหลดปานกลาง: จัดลำดับความสำคัญของปลายก้านด้วยตลับลูกปืนหรือลูกกลิ้งเพื่อการเคลื่อนที่แบบหมุนที่ราบรื่น

• ความเร็วต่ำ โหลดหนัก: ปลายก้านประเภทแบริ่งธรรมดา (เลื่อน) เหมาะอย่างยิ่งและสามารถทนต่อแรงเค้นสถิตสูงได้

• การเคลื่อนที่แบบสั่น (การหมุนมุมเล็ก): มีทั้งแบบเลื่อนที่มีเส้น PTFE และแบบโลหะต่อโลหะ โปรดทราบว่าซับใน PTFE มีความสามารถในการกระจายความร้อนที่จำกัดภายใต้การสั่นความถี่สูง โปรดปรึกษาข้อมูลของผู้ผลิตเกี่ยวกับขีดจำกัดเฉพาะ

2. การติดตั้ง: ข้อผิดพลาดทั่วไปที่อาจถึงแก่ชีวิตได้

การติดตั้งที่เหมาะสมเป็นสิ่งสำคัญอย่างยิ่งในการบรรลุประสิทธิภาพและการหลีกเลี่ยงความล้มเหลวก่อนเวลาอันควร การติดตั้งที่ไม่ถูกต้องจะทำให้ปลายก้านทนทานต่อการโค้งงอที่ไม่เคยได้รับการออกแบบมา

2.1 หลีกเลี่ยงการดัดงอโหลด

ตลับลูกปืนปลายก้านได้รับการออกแบบทางวิศวกรรมให้รับแรงดึงหรือแรงอัดล้วนๆ ในการออกแบบโครงสร้างที่เหมาะสม คุณต้องหลีกเลี่ยงการรับน้ำหนักดัดงออย่างจริงจัง

กรณีข้อผิดพลาดแบบคลาสสิก: ในการออกแบบระบบกันสะเทือนแบบปีกนกคู่ ให้เชื่อมต่อก้านกระทุ้งกับปลายก้านบนแขนควบคุมส่วนล่าง (LCA) ภายใต้การเบรก แรงบิดในการเบรกจะเคลื่อนที่ผ่านแขนท่อนล่างและทำให้เกิดโมเมนต์การโค้งงออย่างมากที่ปลายก้าน นี่ไม่ใช่กรณีโหลดตามที่ตั้งใจไว้ วิธีปฏิบัติที่ถูกต้องคือติดก้านกระทุ้งเข้ากับแนวตั้ง/สปินเดิล
หลักการสำคัญที่สุด: แม้ว่าปลายก้านบางอันอาจมีขนาดใหญ่เกินไปเพื่อทนต่อแรงดุร้ายที่ทนต่อแรงดัดงอได้ แต่สิ่งนี้ฝ่าฝืนหลักการทางวิศวกรรมเสียง ด้วยการขจัดภาระการโค้งงอ คุณสามารถใช้ปลายก้านที่เล็กลงและเบาลงได้ เพื่อให้ได้ทั้งประสิทธิภาพและน้ำหนักที่เหมาะสมที่สุด

2.2 ความยาวขั้นต่ำของการยึดเกลียว

สำหรับปลายก้านเกลียว (ทั้งเกลียวตัวผู้และตัวเมีย) ต้องแน่ใจว่ามีความยาวการพันเกลียวขั้นต่ำที่แน่นอน หากไม่ทำเช่นนั้นจะทำให้เกลียวหลุดหรือแตกหักที่จุดเชื่อมต่อ

• วิธีการเจาะรูพยาน: ก้านกระทุ้งจำนวนมากมีรูพยานซึ่งอยู่ห่างจากเส้นผ่านศูนย์กลางเกลียว 1 ถึง 1.5 เท่าจากหน้าปลายก้าน เช่น เมื่อใช้เกลียว 1/4-28 รูจะอยู่ห่างจากหน้า 1/4 นิ้ว หลังการติดตั้ง จะต้องปิดรูนี้ให้มิดชิด (ความลึกของสกรูต้องเกินจุดนี้) เพื่อให้การเชื่อมต่อถือว่าปลอดภัย

• การตรวจสอบภาคปฏิบัติ: หากไม่สามารถยืนยันด้วยสายตาได้ ให้ใช้ลวดนิรภัยขนาด 0.020 นิ้วเพื่อตรวจสอบรูพยาน หากสายไฟทะลุ แสดงว่ามีการต่อเกลียวไม่เพียงพอ ซึ่งเป็นที่ยอมรับไม่ได้อย่างยิ่ง

• 2.3 การล็อคและการเก็บรักษา

• ตรวจสอบน็อต / น็อตแยม: ปลายก้านใดๆ ที่ปรับไปยังตำแหน่งสุดท้ายจะต้องยึดด้วยน็อตแยมและทำเครื่องหมายด้วยสีแถบแรงบิด

• แหวนรองจับ: ในการใช้งานที่มีความเสี่ยงสูง เช่น เครื่องบินหรือรถแข่ง ให้พิจารณาติดตั้งแหวนรองที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ (เช่น AN970) ที่ด้านหนึ่งของปลายก้าน หากตัวเรือนปลายก้านแตกและตลับลูกปืนหลุดออกไป แหวนจับนี้ยังคงสามารถรักษาตลับลูกปืนไว้ในจุดติดตั้งได้ โดยคงความสมบูรณ์ของการเชื่อมต่อการควบคุมขั้นพื้นฐาน และป้องกันความล้มเหลวร้ายแรง

3. การบำรุงรักษาและการตรวจสอบ

การตรวจสอบเป็นประจำเป็นวิธีเดียวที่จะรับประกันความปลอดภัยและความน่าเชื่อถือ เว้นแต่ปลายก้านได้รับการออกแบบมาเป็นพิเศษว่า "ไม่ต้องบำรุงรักษา"

• การตรวจสอบการเล่น: การตรวจสอบตามสัญชาตญาณที่สุดคือความรู้สึกถึง "ความเลอะเทอะ" ระหว่างลูกบอลกับกรอบ สำหรับระบบกันสะเทือนของรถแข่ง โดยเฉพาะปลายก้านหน้าบนแบบสี่ลิงค์หรือราวบันไดที่ทนทานต่อภาระหนัก ให้ตรวจสอบระยะการเล่นหรือการยึดเกาะที่ผิดปกติเป็นประจำ

• การตรวจสอบพื้นผิว: สำหรับปลายแท่งโลหะต่อโลหะ หากพื้นผิวลูกบอลเปลี่ยนสี (เป็นสีน้ำตาล ดำคล้ำ) มีความหยาบ หรือมีรอยครูด แสดงว่าเกิดการเชื่อมระดับไมโคร - จำเป็นต้องเปลี่ยนใหม่ทันที

• การตรวจสอบความยืดหยุ่น: เชื่อมต่อปลายก้านด้วยตนเองเพื่อให้รู้สึกถึง "จุดติด" หรือความต้านทานที่เพิ่มขึ้นผิดปกติ (แรงบิดทะลุเกินขีดจำกัด) นี่เป็นตัวบ่งชี้เส้นสีแดงในการใช้งานด้านการบิน

ปลายก้านตลับลูกปืนคือ "ข้อต่อ" ที่เชื่อมต่อโครงสร้างทางกล การใช้งานที่ประสบความสำเร็จเริ่มต้นด้วยการเลือกวัสดุและประเภทการหล่อลื่นที่เหมาะสม สำเร็จด้วยการออกแบบการติดตั้งที่หลีกเลี่ยงการโค้งงอ และได้รับการปกป้องโดยการตรวจสอบการยึดเกลียวและการเล่นภายในอย่างเข้มงวด ไม่ว่าคุณจะสร้างรถแข่งหรือเครื่องจักรอุตสาหกรรม การเคารพหลักการทางวิศวกรรมเหล่านี้จะทำให้ส่วนประกอบเล็กๆ เหล่านี้เป็นรากฐานที่สำคัญในการออกแบบของคุณที่เชื่อถือได้ ไม่ใช่สาเหตุของความล้มเหลวที่ซ่อนอยู่
